PWF系列转轮式流量传感器,采⽤径向转轮结构，通过霍尔效应采集转轮转速,进⽽获取流速和流量等参数.

由于转轮的机械结构，该转轮流量传感器不适⽤含有大固体颗粒、纤维物、粘度⼤的流体测量.过流部分采⽤耐腐蚀材料,可以适⽤于恶劣腐蚀环境；

       五⽚叶轮很好的保证了动平衡特性,使得传感器的线性精度和重复性精度⼤⼤提⾼。插⼊式的安装结构，能让此传感器快速安装到DN15 - DN600

的各种材质管路上。此外传感器采⽤ NPN集电极输出,⾼速脉冲输出,可直接传送脉冲信号⾄任何相关流量变送器或PLC，标准的⽅波信号，抗⼲扰能力

能帮助其最⼤输出距离为300⽶。

PWF流量电极：

口径 ：DN15-DN150 (MaxDN300)

测量：测量范围：

0.15 - 10 m/s

输出信号：方波，集电极开路NPN；

供电电压：5 - 24 VDC

材质及过程：本体材质： UPVC

PPH PVDF SS316L

转轮材质：PPCF/PPH/PVDF密封圈：FPM/EPDM

电缆⻓度：5米(可定制)

防护等级：IP65( 快插头型)

IP68(电缆一体式)工作温度和压力：

UPVC:12.5bar@25 ℃-2.5bar@50℃

PPH: 10bar@25 ℃ - 1.7bar@80 ℃)

PVDF: 12.5bar@25 ℃ - 2.5bar@100 ℃

316L: 30bar@100 ℃)

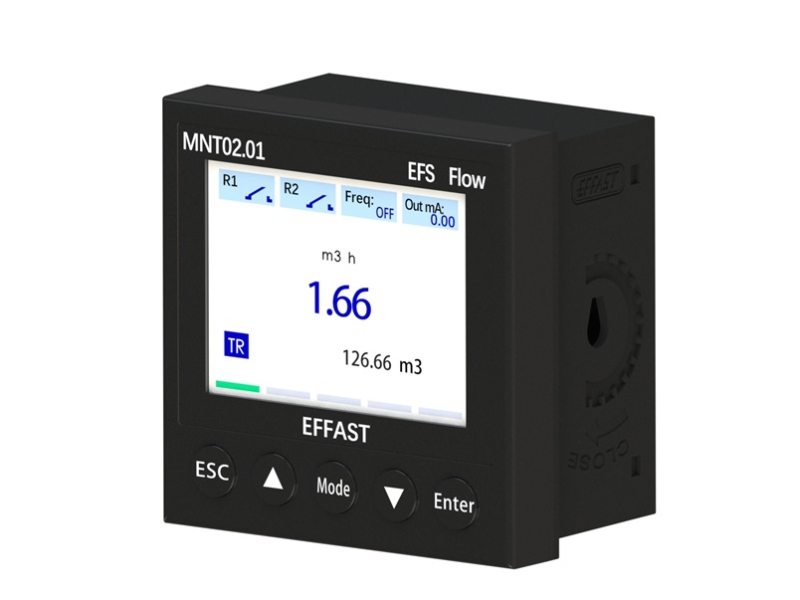

MNT02.01流量二次表

    MNT02.01系列显示变送器,为单通道式数字显示仪表-- PWF 流量变送器,可接入转轮流量变送器的脉冲信号,具备高精度测量和快速响应的特点，

同时 MNT02.1提供了一组模拟量、两组 SSR 继电器、一组MODBUS RS485 的输出端,便于与后端的电气控制设备进行连接.MNT02.01采集PWF

转轮流量变送器的脉冲信号,同时具备多点校准/在线校准,可以为用户带来便捷的使用和在线调试的功能,以及专业的信号变送功能。

显示内容：瞬时流量和累积流量

显示单位:(m3/h,L/h,m3,L )

外壳材质:ABS+PC

规格尺寸:100mm ×100mm( 表盘), 开孔尺 寸:(92mm× 92mm)

显示器窗口 ：3.5" TFT 彩屏

响应频率:1秒

语言:中文/英文)

固定方式:面板式安装、挂墙式安装 )工作温度： -20 ~ 60 ℃)

工作湿度:0 - 90%(非冷凝)

防护等级:IP65 屏幕显示前端 )

输入电源:24VDC

输入信号:PWF 型转轮流量变送器脉冲信号

输出信号:4-20mA ×1;SSR ×2;MODBUS RS485 ×1

应用：

水处理、化 工、冶金、医药等 工艺过程控制
